séchoir rotatif
Capacité: 0.8~40 t/h
Matériaux appropriés: Principalement utilisé pour sécher des matériaux à haute teneur en humidité et à haute viscosité; poudre de séchage, morceaux, matériaux granulaires tels que la boue de charbon, la poudre de minerai, le laitier, la boue, l’argile, les cendres volantes, etc.
Présentation Des Produits
introduction du séchoir rotatif
Le séchoir rotatif (sécheur à tambour rotatif) est également appelé sécheur à tambour long et sécheur à tambour. Il s’agit du type d’équipement de séchage le plus courant dans l’industrie minière. Il est couramment utilisé pour sécher l’ilménite, le charbon, la fluorite, le sable de silice, le sable de quartz, les coquilles de palourdes et d’autres poudres minérales.
Le séchoir rotatif utilise des paramètres de fonctionnement raisonnables, la consommation de charbon et la consommation d’électricité sont réduites de plus de 10 à 15 % par rapport au séchoir général, et le rendement est augmenté de plus de 10 à 15 %.
Principe De Fonctionnement Du Séchoir Rotatif
Le tambour rotatif du séchoir est un cylindre légèrement incliné et rotatif. Les matières humides entrent par la partie supérieure d’une extrémité et les matières sèches sont collectées par la partie inférieure de l’autre extrémité. L’air chaud entre par l’extrémité d’alimentation de l’extrémité de décharge et sort par la partie supérieure de l’autre extrémité. Le tonneau est équipé d’une planche à copier vers l’avant, de sorte que le matériau est continuellement ramassé et saupoudré pendant la rotation du tonneau, de sorte qu’il est entièrement en contact avec le flux d’air chaud pour améliorer l’efficacité du séchage et faire avancer le matériau. La source de chaleur des matériaux secs est généralement l’air chaud, les gaz de combustion à haute température, etc. Elle peut être sélectionnée en fonction de la nature et des exigences de qualité des matériaux.
Pourquoi choisir la séchoir rotatif JXSC
Avantages & caractéristiques du séchoir rotatif
- Intensité de séchage élevée, temps de séchage court et grande surface de séchage efficace;
- La structure est simple, la surface est petite, et il est facile à construire et à entretenir;
- Grande capacité de traitement, efficacité thermique jusqu’à 60 %;
- Le sécheur à tambour rotatif adopte un “dispositif d’alignement des rouleaux”, qui réduit considérablement l’usure et la perte de puissance.
- Le séchoir a une structure raisonnable, un excellent processus de fabrication, une grande efficacité, une économie d’énergie et un fonctionnement pratique.
Modèles & Spécifications
Modèle(mm) | Vitesse de rotation(r/min) | Taille d’alimentation(mm) | Angle d’inclinaison(％) | Humidité d’admission(℃) | Capacité de sortie(t/h) |
|
φ800×800 | 3-8 | ≤20 | 3-8 | ≤700 | 0.8-2 | 3.5 |
φ800×10000 | 3-8 | ≤20 | 3-8 | ≤700 | 0.8-2.5 | 4.5 |
φ1000×10000 | 3-8 | ≤20 | 3-8 | ≤700 | 1-3.5 | 5.6 |
φ1200×10000 | 3-8 | ≤20 | 3-8 | ≤700 | 1.8-5 | 14.5 |
φ1200×12000 | 3-8 | ≤20 | 3-8 | ≤700 | 2-6 | 14.8 |
φ1500×12000 | 2-6 | ≤20 | 3-8 | ≤800 | 3.5-9 | 17.8 |
φ1800×12000 | 1.5-6 | ≤20 | 3-8 | ≤800 | 5-12 | 25 |
φ2200×12000 | 1.5-6 | ≤20 | 3-8 | ≤800 | 6-15 | 33 |
φ2200×18000 | 1.5-6 | ≤20 | 3-8 | ≤800 | 10-18 | 53.8 |
φ2200×20000 | 1.5-6 | ≤20 | 3-8 | ≤800 | 12-20 | 56 |
φ2400×20000 | 1.5-5 | ≤20 | 3-8 | ≤800 | 18-36 | 60 |
φ3000×20000 | 1.5-5 | ≤20 | 3-8 | ≤800 | 25-35 | 78 |
φ3000×25000 | 1.5-5 | ≤20 | 3-8 | ≤800 | 32-40 | 104.9 |

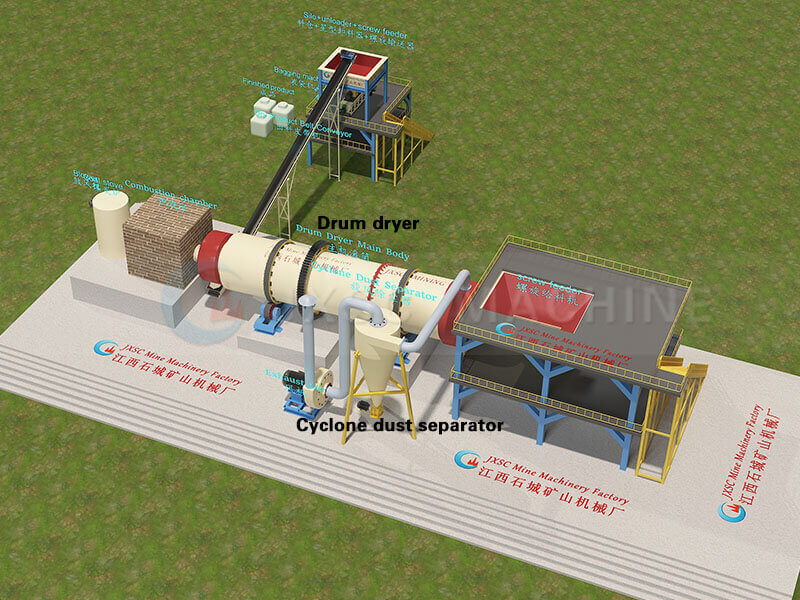

Cette machine de séchage est principalement composée de:

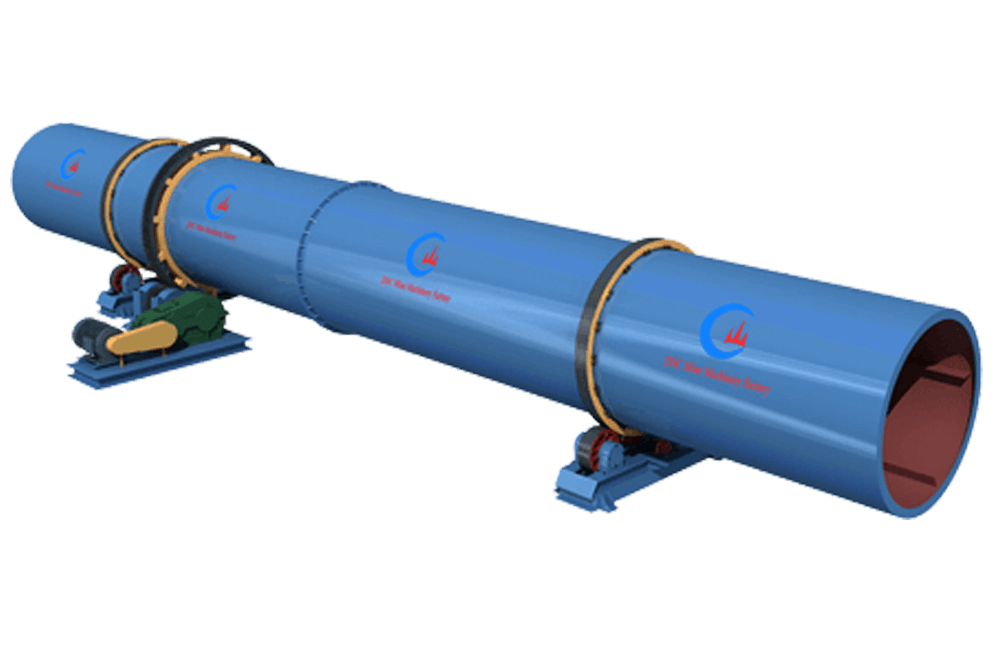

★Corps rotatif: un cylindre rotatif légèrement incliné par rapport à la ligne horizontale, le matériau humide tourne avec le cylindre dans le cylindre, et le matériau humide s’écoule vers l’extrémité inférieure sous l’action de la gravité et est séché et déchargé;
★ Plaque de levage: Le matériau tourne avec le cylindre en rotation dans le corps pivotant. Pendant le contact total avec le flux d’air chaud, il est continuellement pulvérisé par la plaque de levage, de sorte que le matériau humide forme un rideau uniforme dans le corps du cylindre et que le flux d’air chaud entre pleinement en contact pour l’échange de chaleur. Afin d’atteindre l’objectif d’un séchage ultérieur;
★Dispositif de rotation: Le dispositif de rotation entraîne le tambour rotatif du séchoir à tambour rotatif, pour que le matériau humide entre pleinement en contact avec la paroi intérieure du tambour, puis procède à un échange de chaleur pour atteindre l’objectif d’un séchage suffisant;
★Boîte d’alimentation: La matière entre dans le corps rotatif par la boîte d’alimentation.
