Broyeur Raymond
Capacité: 0.15-9TPH
Application: Le broyeur Raymond est souvent utilisé comme broyeur ultrafin pour la silice, le marbre, les coquilles de palourdes, la bauxite, le minerai de manganèse, le minerai de fer, le minerai de cuivre, la calcite, le calcaire, le quartz, la bentonite, le kaolin, la barytine et d’autres minéraux, roches et agrégats.
Présentation Des Produits
Aperçu
Introduction au Broyeur raymond
Broyeur raymond est aussi appelé pulvérisateur raymond, moulin à broyeur raymond, moulin raymond. Il s’agit d’un équipement de broyage courant pour le traitement des poudres. Il est principalement utilisé pour le broyage fin de divers matériaux ininflammables et explosifs tels que des minerais, des roches, des agrégats, etc. avec une dureté Mohs inférieure au niveau 7 et une humidité inférieure à 6 %. L’ensemble de la machine est une structure verticale avec un faible encombrement. Du concassage grossier des matières premières au transport en passant par la fabrication et l’emballage de la poudre, il peut former un système de production de broyage indépendant. Le broyeur Raymond forme généralement un ensemble complet d’usines de broyage et de production de poudre avec des équipements auxiliaires tels que des soufflantes, des séparateurs cycloniques, des concasseurs à mâchoires, des élévateurs à godets, des alimentateurs vibrants et des armoires de commande électriques.
Caractéristiques du Broyeur raymond
- Il a les fonctions d’alimentation et de broyage uniques, d’alimentation et de décharge continues, d’une bonne efficacité de broyage et d’une forte complétude.
- La poudre finie après le broyeur Raymond a une finesse uniforme et un taux de criblage de 99 %.
- Le broyeur raymond présente une résistance élevée à l’usure, un fonctionnement fiable et une longue durée de vie.
- Le système électrique adopte un contrôle automatique, qui peut essentiellement réaliser un fonctionnement sans pilote et une maintenance pratique.
- Le broyeur raymond JXSC peut être équipé d’un dispositif complet de dépoussiérage, qui peut minimiser la pollution par la poussière et obtenir un fonctionnement à faible teneur en carbone et respectueux de l’environnement.
principe de fonctionnement de l'broyeur raymond
Lorsque le matériau de la granulométrie requise entre dans le broyeur Raymond, la force centrifuge garantit qu’il est réparti uniformément sur le rouleau de broyage. Le moteur situé au bas du broyeur entraîne le rouleau de broyage interne et le disque de broyage en rotation pour écraser ou broyer le matériau. Le vent provenant de l’entrée d’air fait exploser le matériau fini. Il y a un séparateur au sommet du broyeur pour séparer la poudre grossière de la poudre fine. Ensuite, le vent traversant le moulin est extrait et collecté de la sortie d’air.
modèles & spécifications
Modèle | Rouleau de broyage | Bague de broyage | Taille de l’alimentation | Taille de sortie | Capacité | Puissane du moteur | Dimension hors tout | |||
quantité | diamètre | hauteur | diamètre extérieur | hauteur | ||||||
3R1410 | 3 | 140 | 100 | 495 | 100 | <8 | 0.613-0.044 | 0.15-1.2 | 14.1 | 3340*2200*3200 |
3R2115 | 3 | 210 | 150 | 726 | 150 | <15 | 0.613-0.044 | 0.28-1.8 | 28.2 | 4480*3100*3970 |
3R2615 | 3 | 260 | 150 | 865 | 150 | <15 | 0.613-0.044 | 0.35-2.8 | 35.7 | 5000*4100*4850 |
3R2715 | 3 | 270 | 150 | 884 | 150 | <15 | 0.613-0.044 | 0.40-3.4 | 42.7 | 5050*4150*4900 |
3R3015 | 3 | 300 | 150 | 965 | 150 | <15 | 0.613-0.044 | 0.45-3.7 | 55 | 5200*4200*4950 |
4R3016 | 4 | 300 | 160 | 990 | 160 | <20 | 0.613-0.044 | 0.6-4.5 | 55 | 5250*5000*5500 |
4R3216 | 4 | 320 | 160 | 1073 | 160 | <25 | 0.613-0.044 | 1.0-5.2 | 72.5 | 7700*7200*8800 |
5R4119 | 5 | 410 | 190 | 1400 | 190 | <30 | 0.613-0.044 | 2.0-9.0 | 157.5 | 7900*8800*9650 |

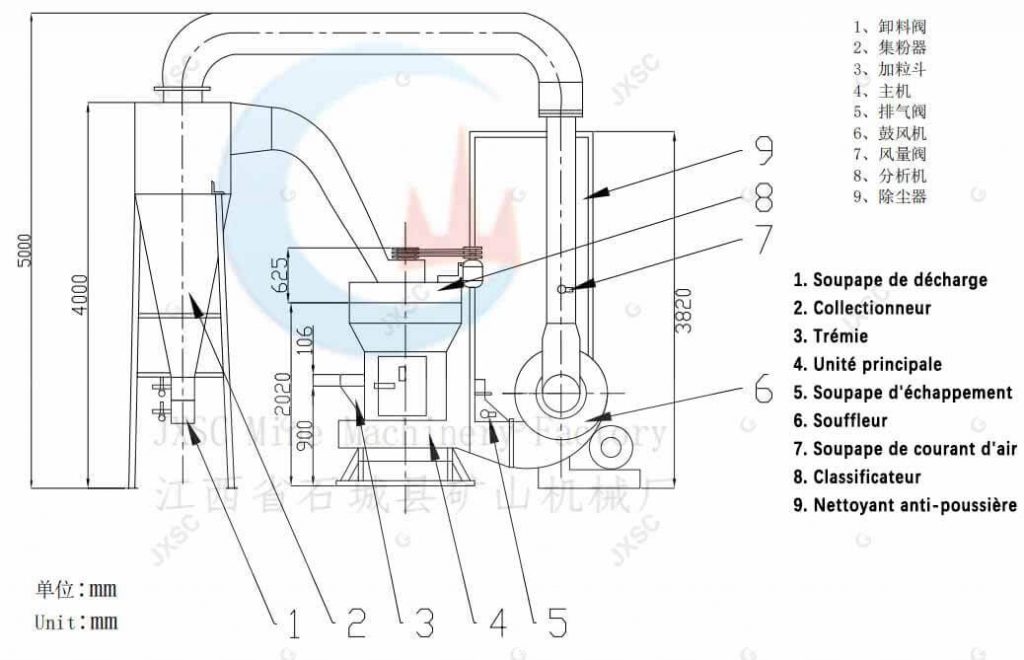

Structure du broyeur Raymond
