Dans de nombreux domaines tels que le concassage de minerai, la production d’agrégats de construction, le traitement des minéraux, etc., les concasseurs à percussion et les concasseurs à marteaux sont des équipements de concassage courants et très concernés. Ils jouent tous deux un rôle important dans les opérations de concassage, mais chacun présente des caractéristiques et des avantages différents. Cependant, face à un choix, devez-vous choisir un concasseur à percussion ou un concasseur à marteaux? Quel concasseur est le meilleur ? Cela n’est pas seulement lié à l’efficacité et à la qualité de l’opération de concassage, mais a également un impact sur de nombreux aspects tels que les coûts de la chaîne de production et la maintenance des équipements. Ils se ressemblent un peu en apparence, mais ces deux modèles sont très différents à bien des égards. Ensuite, cet article expliquera en détail le principe de fonctionnement, l’apparence, la taille des particules de décharge, les pièces d’usure et le degré de dommage, ainsi que leurs avantages respectifs.
différence entre un concasseur à marteau et un concasseur à percussion
1. Principe de fonctionnement
Concasseur à marteaux: principalement composé d’un corps de machine, d’un dispositif de transmission, d’un rotor, etc. Le dispositif de transmission comprend une courroie trapézoïdale, un moteur d’enroulement et une poulie ; le rotor avec une tête de marteau est un composant du concasseur à marteaux, et sa surface a une couche de matériau résistant à l’usure pour éviter une usure excessive du rotor. Le minerai est broyé par le marteau rotatif à grande vitesse, puis rebondit et heurte la plaque d’impact à grande vitesse pour être encore broyé. Pendant tout le processus, le minerai est broyé plusieurs fois.

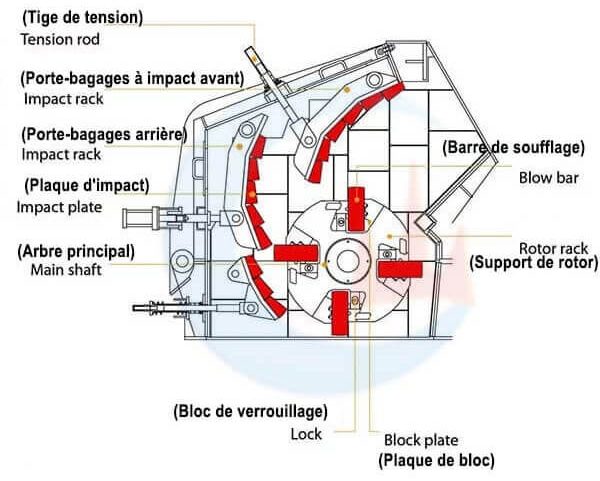

Concasseur à percussion: Il est principalement composé d’un châssis, d’un mécanisme de transmission, d’une plaque d’impact et d’un rotor. Le cadre est divisé en deux parties, supérieure et inférieure, qui sont reliées par des boulons au milieu ; la plaque d’impact est suspendue à l’intérieur de la chambre de concassage ; le marteau à plaque sur le rotor est sa principale partie vulnérable. Le matériau frappe d’abord la tête de marteau rotative et est contre-attaqué sur la plaque d’impact à grande vitesse, ce qui fait que le matériau broyé est projeté vers la plaque d’impact à l’autre extrémité de la chambre de concassage à grande vitesse le long de la direction tangentielle pour être à nouveau écrasé.
2. Apparence, matériaux applicables
Il existe deux séries de concasseurs à marteaux, à savoir le petit concasseur à marteaux et le concasseur à marteaux lourd. Celui dont nous parlons ici est similaire au concasseur à percussion en apparence et fait référence au concasseur à marteaux lourd. L’avant du concasseur à marteau lourd et celui du concasseur à percussion sont similaires, mais la différence à l’arrière est plus évidente. L’arrière du concasseur à marteau lourd est un arc relativement lisse, tandis que l’arrière du concasseur à percussion est angulaire.
Le concasseur à percussion est principalement utilisé pour broyer des matériaux dont la granulométrie ne dépasse pas 700 mm et dont la résistance à la compression ne dépasse pas 350 MPa, tels que le granit, le calcaire, le béton, etc. ; tandis que le concasseur à marteau convient au broyage de pierres mi-dures dont la résistance à la compression est inférieure à 200 MPa.
3. Paramètres du concasseur
Concasseur à marteau: Il peut broyer directement des matériaux avec une granulométrie maximale de 600-1800 mm à 25 mm ou moins.
Modèle | Taille d’alimentation | Taille des particules de décharge | Capacité | Puissance | Poids | Dimensions hors tout du corps principal |
PC400*300 | ＜200 | ＜15 | 3-10 | 11 | 0.8 | 900*670*860 |
PC600*400 | ＜250 | ＜15 | 10-20 | 22 | 2.2 | 1200*1050*1200 |
PC800*600 | ＜250 | ＜25 | 20-50 | 55 | 4.8 | 1310*1180*1310 |
PC1000*800 | ＜350 | ＜35 | 50-70 | 75-90 | 5.9 | 1600*1390*1580 |
PC1000*1000 | ＜350 | ＜35 | 70-90 | 90-110 | 8 | 1800*1590*1775 |
PC1200*1200 | ＜350 | ＜35 | 80-110 | 132-160 | 19.2 | 2060*1600*2200 |
Concasseur à percussion: adapté au traitement de matériaux cassants dont la longueur de côté ne dépasse pas 500 mm et dont la résistance à la compression ne dépasse pas 350 MPa.
Modèle | Spécifications du rotor (mm) | Taille de l’ouverture d’alimentation (mm) | Bord d’alimentation max.(mm) | Capacité(t/h) | Puissance du moteur(kw) | Poids(t) | Dimension hors tout |
PF-1007 | 1000*700 | 400*730 | 300 | 30-50 | 37-55 | 9.5 | 2400×1558×2660 |
PF-1010 | 1000*1050 | 400*1080 | 350 | 50-80 | 55-75 | 12.2 | 2400×2250×2620 |
PF-1210 | 1250*1050 | 400*1080 | 350 | 70-120 | 110-132 | 14.9 | 2690×2338×2890 |
PF-1214 | 1250*1400 | 400*1430 | 350 | 110-180 | 132-160 | 18.6 | 2690×2688×2890 |
PF-1315 | 1320*1500 | 860*1520 | 500 | 160-250 | 180-260 | 19.3 | 3096×3273×2667 |
PF-1320 | 1320*2000 | 860*2030 | 500 | 160-350 | 300-375 | 28 | 3096×3560×3185 |
PF-1520 | 1500*2000 | 1315*2040 | 700 | 300-500 | 400-450 | 42.8 | 3890×3560×3220 |
4. Caractéristiques structurelles
(1) Structure du rotor
Le concasseur à percussion se compose d’un arbre principal, d’un disque rotor et d’un nombre relativement restreint de barres de frappe. Le disque du rotor est moulé d’un seul tenant, présente une résistance et une stabilité élevées et peut supporter une force d’impact plus importante. Les battoirs sont fixés au disque du rotor par des boulons et tournent à grande vitesse.
Le concasseur à marteaux se compose d’un arbre principal, de plusieurs disques et de nombreuses têtes de marteaux. Les disques sont espacés sur la broche et chaque disque est équipé de plusieurs marteaux (un grand nombre), qui sont reliés aux disques par des broches et peuvent pivoter de manière flexible. La plage de vitesse est différente et certains ont des vitesses plus élevées.
(2) Conception de la chambre de broyage
Concasseur à percussion: structure ouverte ou semi-ouverte, la forme est principalement trapézoïdale ou similaire, avec un orifice d’alimentation relativement grand. Le matériau est frappé par le marteau puis rebondit sur la plaque d’impact, puis rebondit et entre en collision pour être écrasé.
Concasseur à marteau: Il a une structure fermée et est généralement cylindrique ou presque cylindrique. Le matériau est principalement broyé par des marteaux et une plaque de tamisage est prévue au fond pour contrôler la taille des particules. Seuls les matériaux dont la taille des particules est inférieure à l’ouverture de la plaque de tamisage peuvent être évacués.
(3) Tête de marteau (marteau à plaque) et plaque de tamisage
Concasseur à percussion: utilise des marteaux à plaque en forme de bloc, l’usure se situe principalement sur la surface avant, la méthode de fixation est relativement simple et facile à remplacer. En général, il n’y a pas de plaque de tamisage spéciale. La taille des particules est contrôlée en ajustant l’espace entre la plaque d’impact et le rotor. La précision du contrôle de la taille des particules est relativement faible.
Broyeur à marteaux: La tête du marteau est longue et en forme de bande ou d’autres formes, avec des usures complexes (extrémité avant, latérale, inférieure, etc.). Une plaque de tamisage est fournie pour un contrôle précis de la taille des particules, mais la plaque de tamisage est sujette au colmatage, en particulier lors de la manipulation de matériaux à forte humidité ou à forte viscosité.
(4) Transmission
Concasseur à percussion: se compose généralement d’un moteur, d’une poulie, d’une courroie trapézoïdale, d’un accouplement, etc. La méthode de transmission est relativement simple, l’efficacité de la transmission est élevée et elle est facile à entretenir et à régler.
Concasseur à marteau: Il est principalement composé d’un moteur électrique, d’une poulie, d’une courroie trapézoïdale, etc., similaire au concasseur à percussion. Cependant, en raison de la structure complexe et de la vitesse élevée du rotor, les gros équipement de concassage peuvent utiliser une technologie de transmission plus avancée, telle que le couplage hydraulique.
5. Analyse des avantages
Avantages du concasseur à marteaux:
(1) Le rapport de broyage est élevé, le produit peut être broyé en une seule fois, la forme des particules du produit est bonne et il y a moins de phénomène de surpulvérisation;
(2) Le concasseur à marteaux combine des fonctions de concassage grossier et de façonnage, n’a pas de plaque de tamis et réduit le blocage;
(3) La production d’une seule machine peut atteindre 3 000 tonnes par heure, ce qui est très utile dans les grandes usines de sable.
Avantages du concasseur à percussion:
(1) Il a une forte adaptabilité et peut broyer des matériaux durs, mous, cassants, résistants et riches en eau. Les produits finis sont pour la plupart cubiques et ont une taille de particules uniforme.
(2) Le rapport de concassage est élevé, généralement de 20 à 50, et le plus grand est supérieur à 150. Il peut effectuer des opérations de concassage moyennes et fines en une seule fois, simplifiant considérablement le processus de production.
Lors de la sélection d’un produit, vous devez baser votre sélection sur les propriétés du matériau, telles que la dureté, l’humidité, la taille des particules, etc. ; tenir compte de l’échelle de production et clarifier le rendement requis ; le combiner avec les exigences du produit, telles que la taille des particules, la forme des particules, etc. ; et également tenir compte du budget des coûts, couvrant les coûts d’approvisionnement, d’exploitation, de maintenance et autres. En bref, ce n’est qu’en pesant de manière exhaustive tous les facteurs que nous pouvons sélectionner l’équipement de concassage qui répond le mieux aux besoins de production et garantir une production efficace et économique. Après avoir lu l’analyse comparative ci-dessus du concasseur à marteaux et du concasseur à percussion, je pense que de nombreux utilisateurs ont compris les performances de production et les avantages de ces deux machines, mais ne savent toujours pas quel concasseur choisir? JXSC prend en charge les équipements et solutions personnalisés d’exploitation minière et de traitement des minéraux, contactez-nous pour obtenir les prix d’usine ou plus de détails!
